Le travail des extrémités ou formage

Vidéos

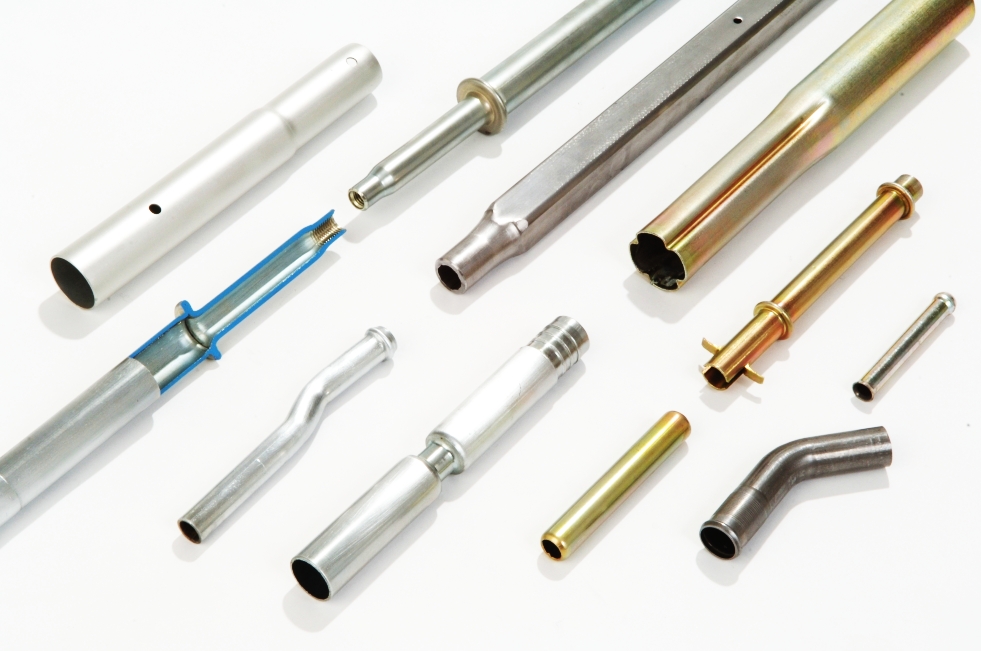

Considéré comme un des meilleurs spécialistes français dans le travail des extrémités, nous pouvons donner vie à tous vos projets

Rétreint
Evasement
Collet
Découpe
Bouterolle
Sertisage
Stries
Gorges
Filetage
Taraudage

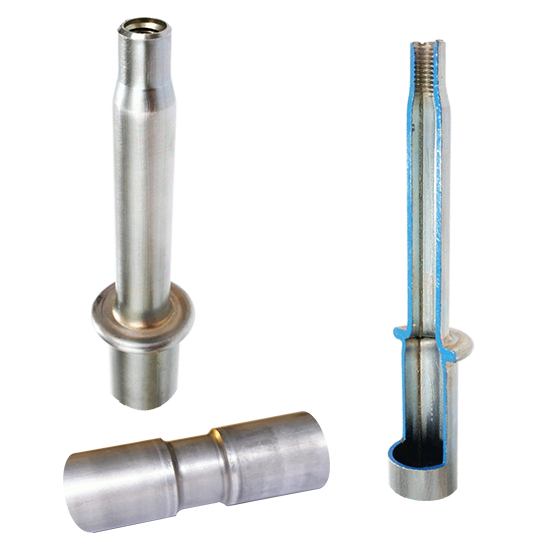

Technique : Formage

Il existe plusieurs techniques pour déformer l'extrémité d'un tube :

Par filage
Par Roulage
Par déformation à l'aide de segments
Par martelage

Le groupe JCB Industries utilise ces déférentes techniques à l'exception du martelage que nous avons abandonné.
Le martelage est un procédé très bruyant mais qui reste incontournable pour certaines transformations comme la cônification. Les pieds de table coniques sont la meilleure illustration de ce procédé.

Le filage est la méthode la plus couramment utilisée sur des fabrications en série. Cette technique consiste à déformer le tube par passage dans une filière. Une des limite de ce procédé est la longueur de déformation (généralement inférieure à 200 mm)

Le Roulage ou galetage est employé dans le cadre de déformation de révolution comme les gorges ou les stries. On peut travailler de l'extérieur vers l'intérieur ou dans le sens opposé

Le travail par segment est le moins productif des systèmes mais il présente l'avantage de nécessiter des investissements plus limités et plus polyvalents. Un outillage à segment permet de couvrir une plage de diamètre alors qu'une filière ne permet la réalisation que d'un seul diamètre.

Vidéos

Vidéo d'une installation robotisé pour fabrication de mats d'antenne

On voit ici, l'intégration d'une formeuse, d'une presse mécanique, d'étiqueteuse et d'une machine d'emballage

L'ilôt ainsi réalisé permet de fabriquer et d'emballer des mats d'antennes en cycle automatique.
